Станки лазерной резки INVADER PRO c ЧПУ
915 000
р.
р.
Станки лазерной резки металла с ЧПУ серии «INVADER», производства компании «СПИКОМЭНЕРГО», являются современным технологичным решением для качественного раскроя металла.
Каждый станок проходит полное тестирование и готов к самым жестким условиям эксплуатации в режиме 24/7 без ущерба для его узлов и агрегатов. ООО «СПИКОМЭНЕРГО» осуществляет гарантийное и послегарантийное обслуживание производимых станков лазерной резки с ЧПУ.
Использованные в оборудовании стандартные импортные комплектующие всегда есть в наличии и, в случае необходимости, подлежат замене в кратчайшие сроки.
Каждый станок проходит полное тестирование и готов к самым жестким условиям эксплуатации в режиме 24/7 без ущерба для его узлов и агрегатов. ООО «СПИКОМЭНЕРГО» осуществляет гарантийное и послегарантийное обслуживание производимых станков лазерной резки с ЧПУ.
Использованные в оборудовании стандартные импортные комплектующие всегда есть в наличии и, в случае необходимости, подлежат замене в кратчайшие сроки.
ОПИСАНИЕ СТАНКОВ ЛАЗЕРНОЙ РЕЗКИ INVADER PRO

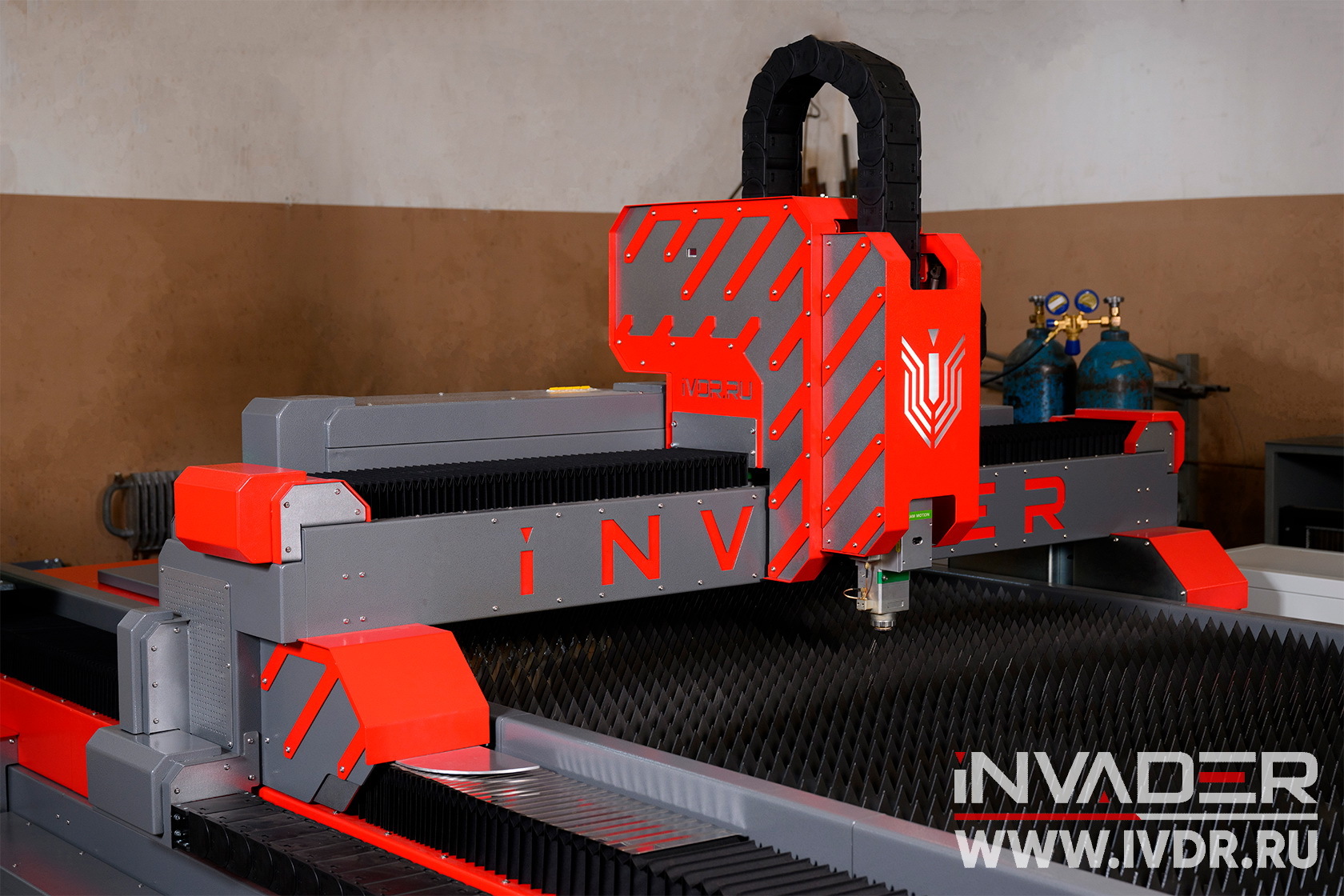

Портал станка
Портал станка серии "INVADER" изготовлен на основе высокоточного конструкционного алюминиевого профиля. Расположенные на портале механизмы (передачи, двигатели) надежно скрыты защитными стальными кожухами и гофрами, которые предотвращают осаждение пыли и повреждение узлов в процессе эксплуатации оборудования. Механизм передачи по оси Y и суппорт, перемещающий режущую головку по оси Z, установлены на портальной конструкции.
Для качественной укладки электрических проводов при перемещении портала по заданным координатам, предусмотрены защитные рукава. Они размещены в гибких кабель-каналах станка лазерной резки. Перемещение портала осуществляется посредством клавиатуры контроллера и с помощью пульта дистанционного управления.
Для качественной укладки электрических проводов при перемещении портала по заданным координатам, предусмотрены защитные рукава. Они размещены в гибких кабель-каналах станка лазерной резки. Перемещение портала осуществляется посредством клавиатуры контроллера и с помощью пульта дистанционного управления.

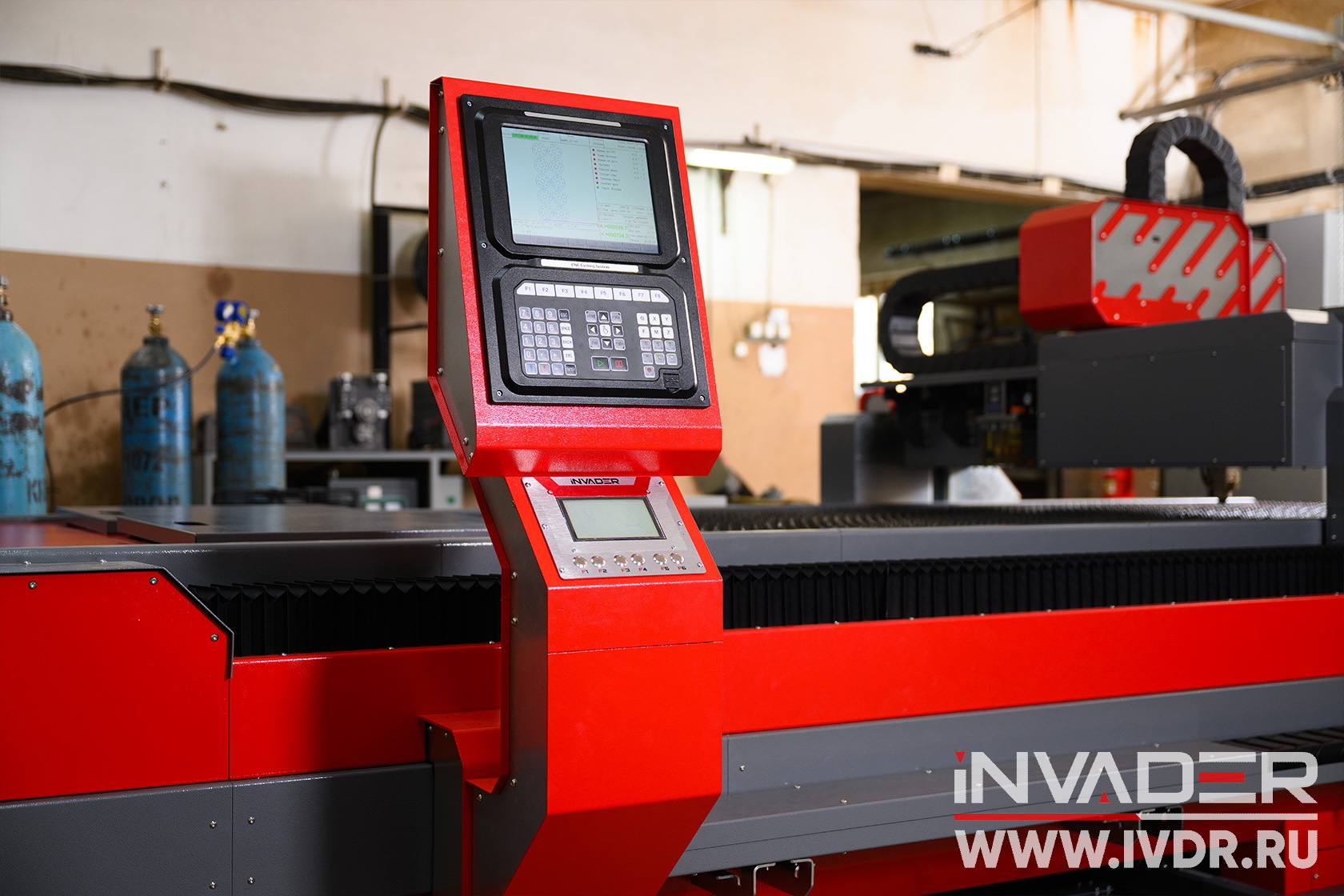

Отдельная стойка
с Терминалом ЧПУ
Отдельная стойка с терминалом ЧПУ установлена в парковочной зоне портала станка для удобства укладки листа перед резкой.
Установлен фирменный промышленный контроллер с ЧПУ «SPM-10M» с программным обеспечением «U-CUT». Интерфейс контроллера полностью русифицирован и интуитивно понятен. Цветной экран LCD 10,4", передача данных в станок осуществляется при помощи флеш-карты через USB-разъем, большая встроенная библиотека деталей.
Также на стойке установлен контроллер «IVR» для управления режимами резки металла. В данном контроллере производителем станка уже предустановлены режимы резки для разных видов и толщин металла.
Установлен фирменный промышленный контроллер с ЧПУ «SPM-10M» с программным обеспечением «U-CUT». Интерфейс контроллера полностью русифицирован и интуитивно понятен. Цветной экран LCD 10,4", передача данных в станок осуществляется при помощи флеш-карты через USB-разъем, большая встроенная библиотека деталей.
Также на стойке установлен контроллер «IVR» для управления режимами резки металла. В данном контроллере производителем станка уже предустановлены режимы резки для разных видов и толщин металла.

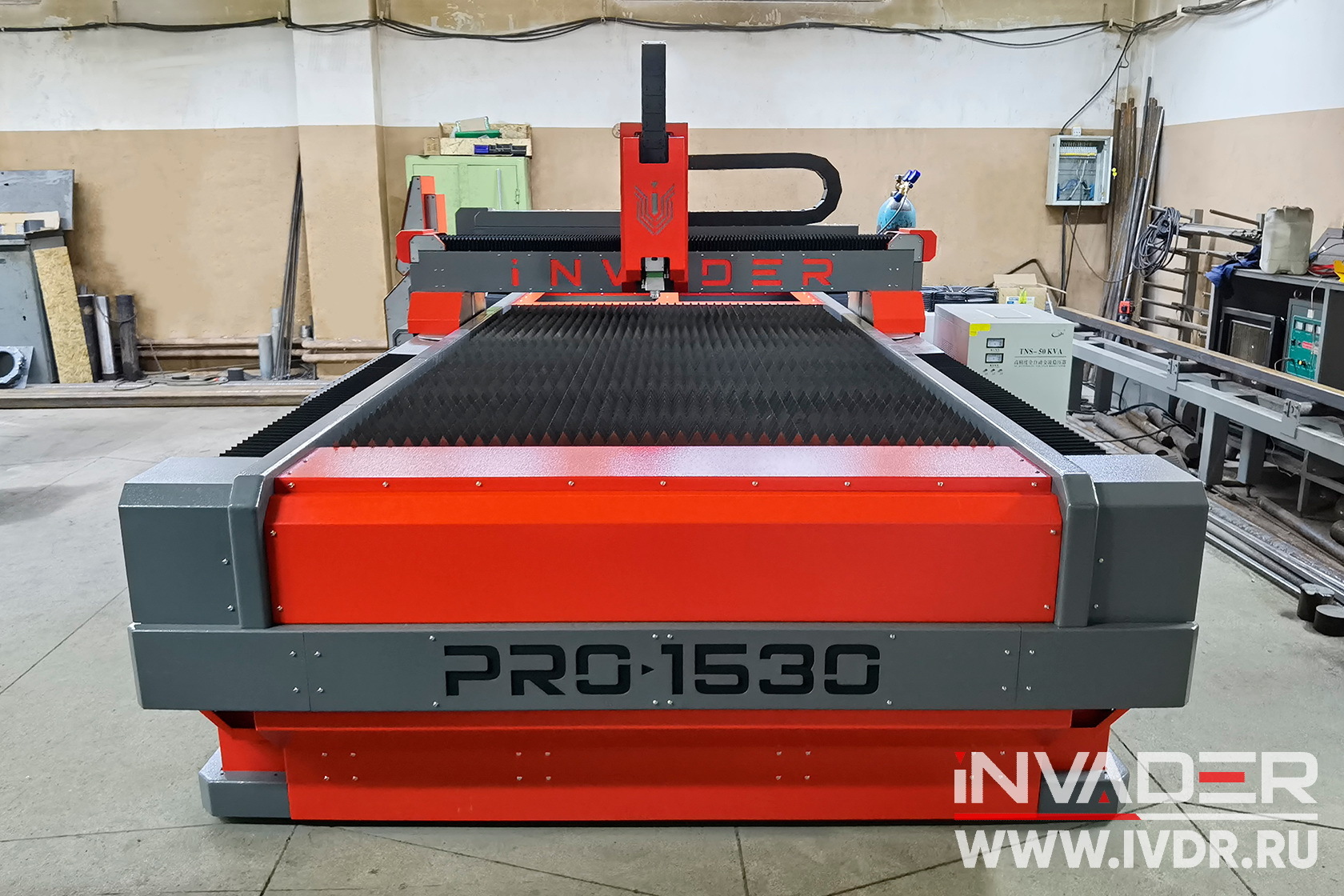

Система умной вытяжки стола
Станки лазерной резки металла серии "INVADER" комплектуются системой "умной" вытяжки дымовых газов из раскроечного стола. При работе станка удаление газов осуществляется только из зоны резки, управляется процесс системой ЧПУ по координатам стола.
Данная система делает процесс вытяжки более эффективным, позволяет применять менее мощные вытяжные вентиляторы, а также снижает выброс теплого воздуха из помещения цеха в холодное время года.
Вся система располагается внутри станка, на выходе с торца в зоне парковки портала располагается выходное отверстие диаметром 300мм для присоединения вытяжного вентилятора (входит в комплект поставки).
Данная система делает процесс вытяжки более эффективным, позволяет применять менее мощные вытяжные вентиляторы, а также снижает выброс теплого воздуха из помещения цеха в холодное время года.
Вся система располагается внутри станка, на выходе с торца в зоне парковки портала располагается выходное отверстие диаметром 300мм для присоединения вытяжного вентилятора (входит в комплект поставки).

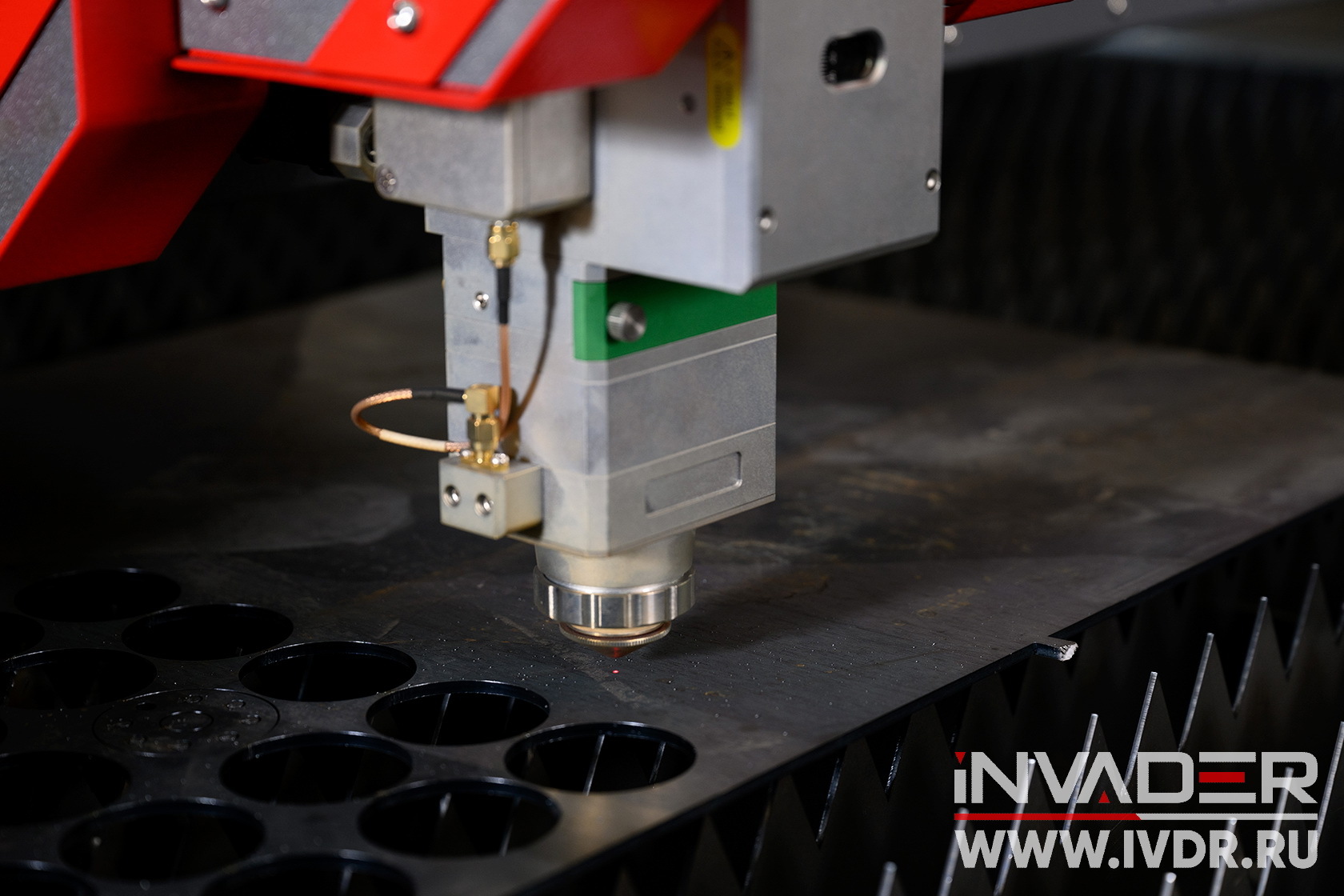

Автоматическая система регулировки высоты ГОЛОВЫ (THC)
Автоматическая система регулировки высоты режущей головки, собственной разработки и изготовления предприятия «СПИКОМЭНЕРГО», позволяет вырезать детали с высоким качеством кромки, сохраняя неизменным расстояние между листом металла и соплом.
Система служит для поддержания постоянного положения лазерной головы и предотвращения от столкновений, увеличивает срок службы расходных материалов, полностью автоматизирует процесс резки, делает возможным работу на высоких скоростях на неровных поверхностях.
Лазерная головка станка серии «INVADER» также имеет мощное магнитное крепление, которое исключает выход ее из строя в случае возможного столкновения с вырезанными деталями.
Система служит для поддержания постоянного положения лазерной головы и предотвращения от столкновений, увеличивает срок службы расходных материалов, полностью автоматизирует процесс резки, делает возможным работу на высоких скоростях на неровных поверхностях.
Лазерная головка станка серии «INVADER» также имеет мощное магнитное крепление, которое исключает выход ее из строя в случае возможного столкновения с вырезанными деталями.

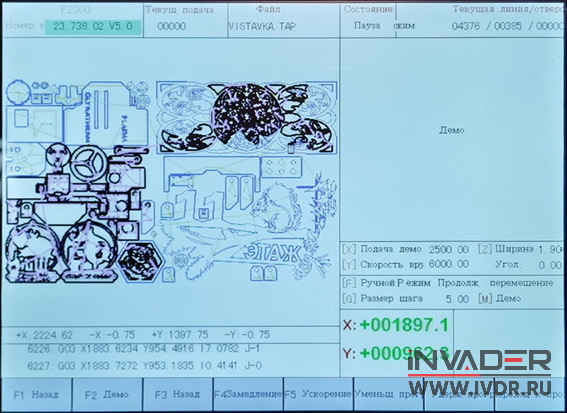

Управляющая программа станка и программы раскроя металла
В контроллере «SPM-10M», установленном на станке, используется программное обеспечение «U-CUT».
Порядок подготовки чертежей:
Сначала чертежи подготавливаются в формате *.dxf в чертежных программах «AutoCad» или «Компас». Далее в программах раскроя металла, таких как SHEETCAM, PRONEST, ТЕХТРАН формируется файл с G-кодом, по которому и осуществляется лазерная резка металла на станке. Передача данных в станок осуществляется при помощи флеш-карты через USB-разъем.
В лазерных станках «INVADER» в базовой комплектации в контроллере «SPM-10M» реализована встроенная библиотека стандартных деталей.
Порядок подготовки чертежей:
Сначала чертежи подготавливаются в формате *.dxf в чертежных программах «AutoCad» или «Компас». Далее в программах раскроя металла, таких как SHEETCAM, PRONEST, ТЕХТРАН формируется файл с G-кодом, по которому и осуществляется лазерная резка металла на станке. Передача данных в станок осуществляется при помощи флеш-карты через USB-разъем.
В лазерных станках «INVADER» в базовой комплектации в контроллере «SPM-10M» реализована встроенная библиотека стандартных деталей.

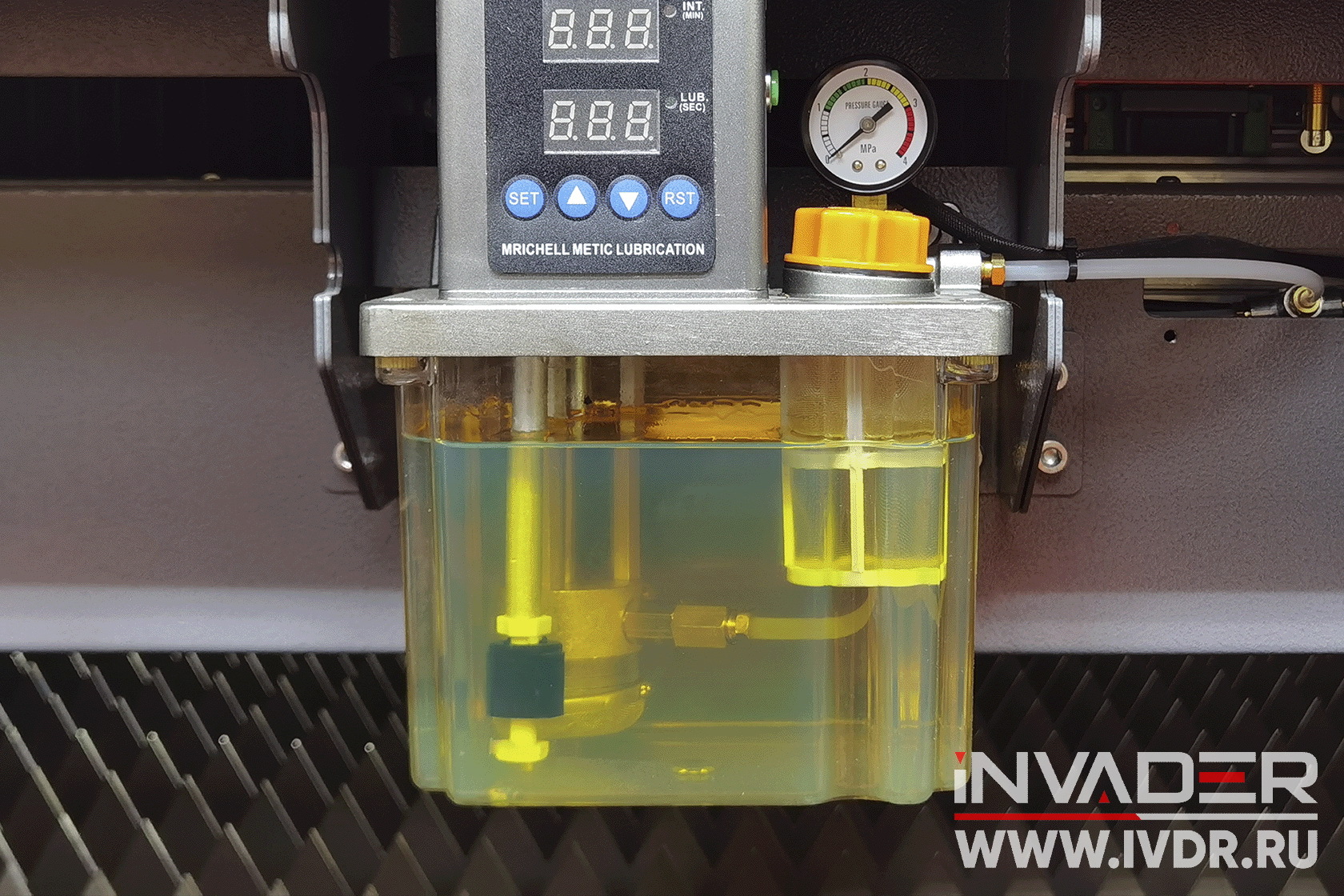

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Лазерный станок оснащен централизованной системой автоматической смазки. Эта система поставляет смазывающее вещество в подвижные части с установленным давлением и заданными временными интервалами.
Автоматизированная смазка направляющих, зубчатых реек и других частей помогает уменьшить скорость износа и увеличить срок службы оборудования.
Автоматизированная смазка направляющих, зубчатых реек и других частей помогает уменьшить скорость износа и увеличить срок службы оборудования.

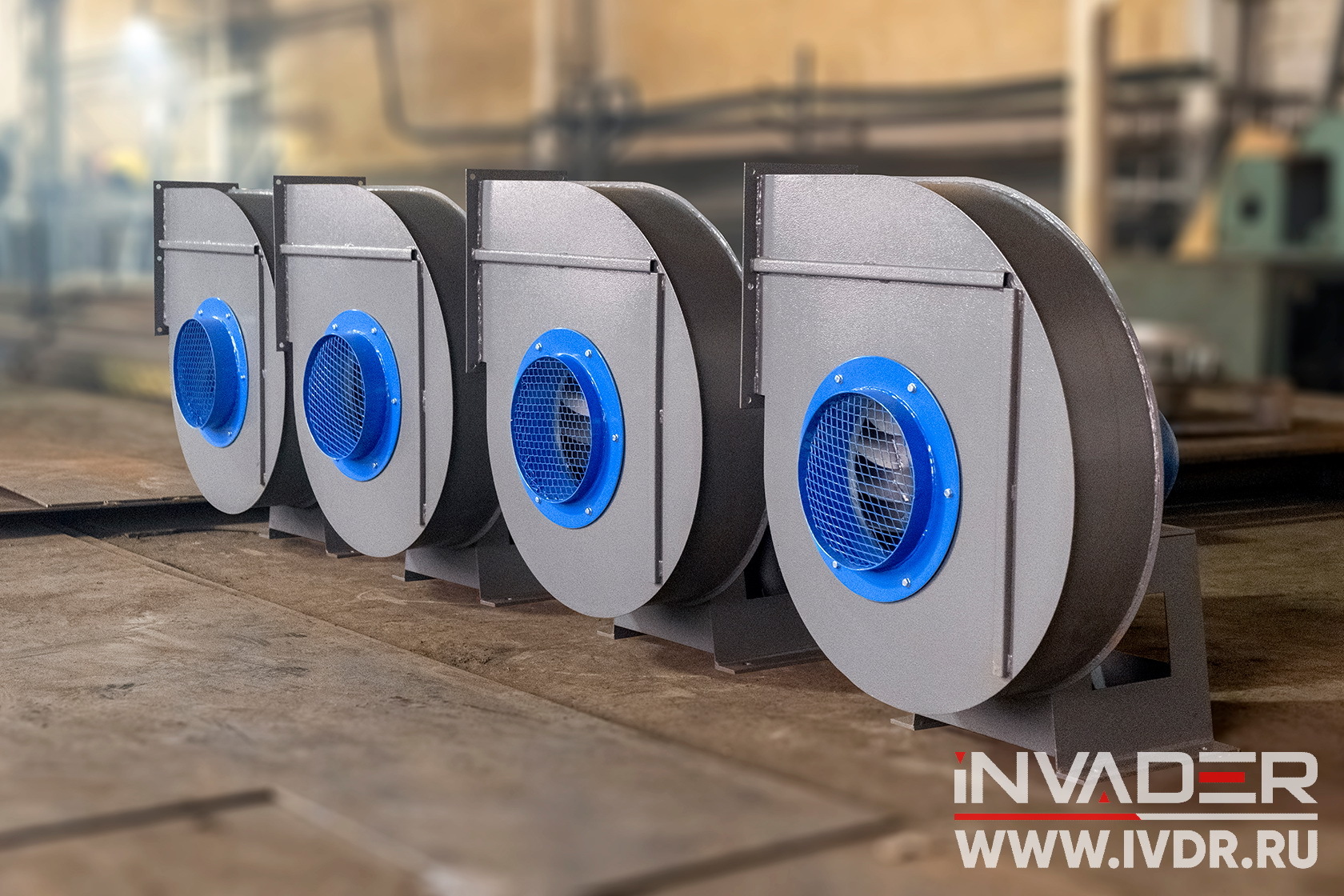

ВЫСОКООБОРОТНЫЙ ВЫТЯЖНОЙ ВЕНТИЛЯТОР ULVENT ULT-5000
Центробежные вентиляторы ULVENT «ULT-5000» среднего давления предназначены для перемещения газовоздушных сред с концентрацией пыли не более 0,1г/м3 и температурой до 80°С.
Вентиляторы ULVENT «ULT-5000» имеют низкий уровень шума, большую производительность и высокий КПД.
Вентиляторы ULVENT «ULT-5000» имеют низкий уровень шума, большую производительность и высокий КПД.

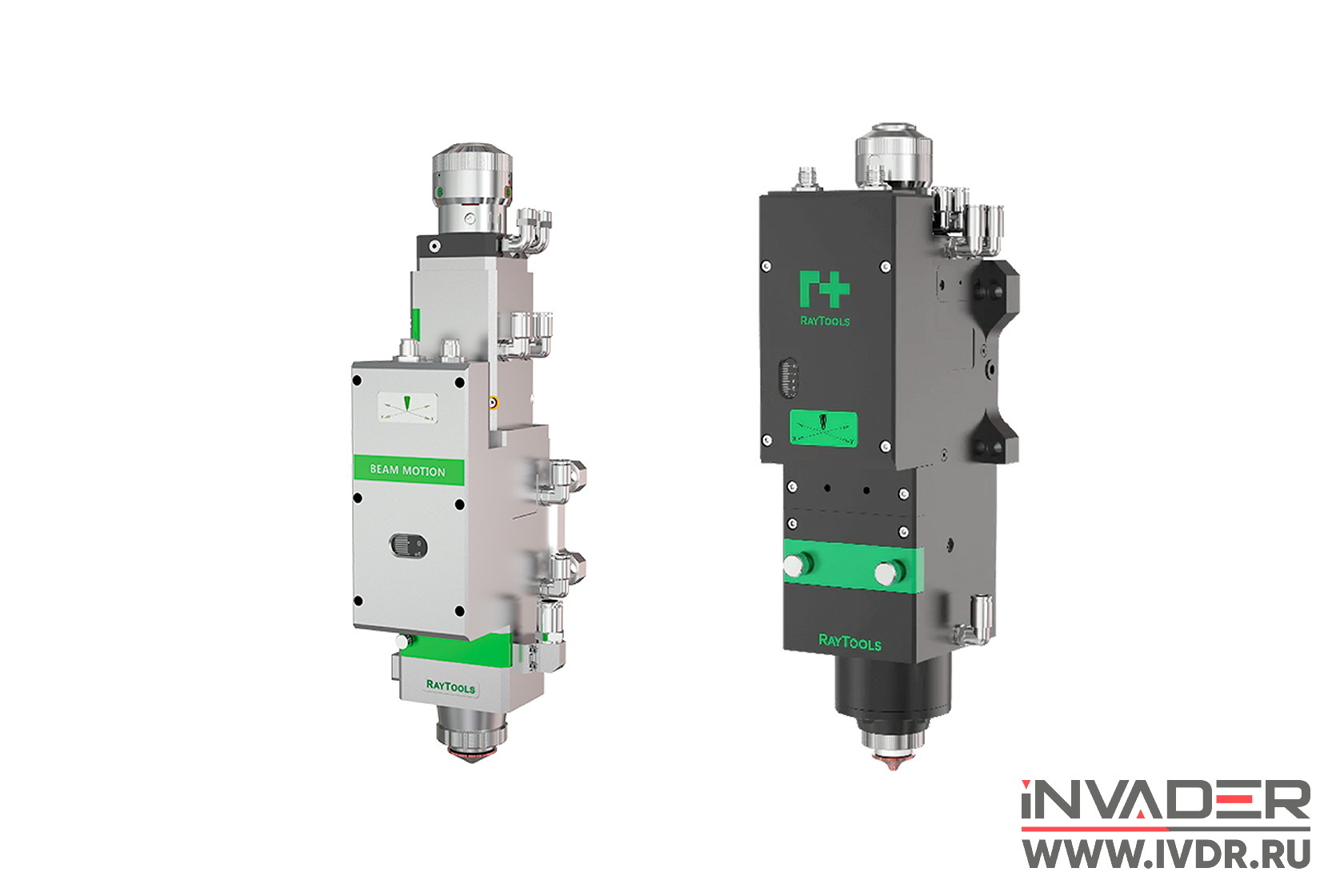

РЕЖУЩАЯ ГОЛОВКА С АВТОФОКУСОМ RAYTOOLS
Автофокусировка
Программное обеспечение автоматически настраивает фокусировочное зеркало для управления высотой, чтобы обеспечить автоматическую резку листа различной толщины.
Диапазон регулировки
+10 ~ — 10, точность 0.01 мм.
Программное обеспечение автоматически настраивает фокусировочное зеркало для управления высотой, чтобы обеспечить автоматическую резку листа различной толщины.
Диапазон регулировки
+10 ~ — 10, точность 0.01 мм.

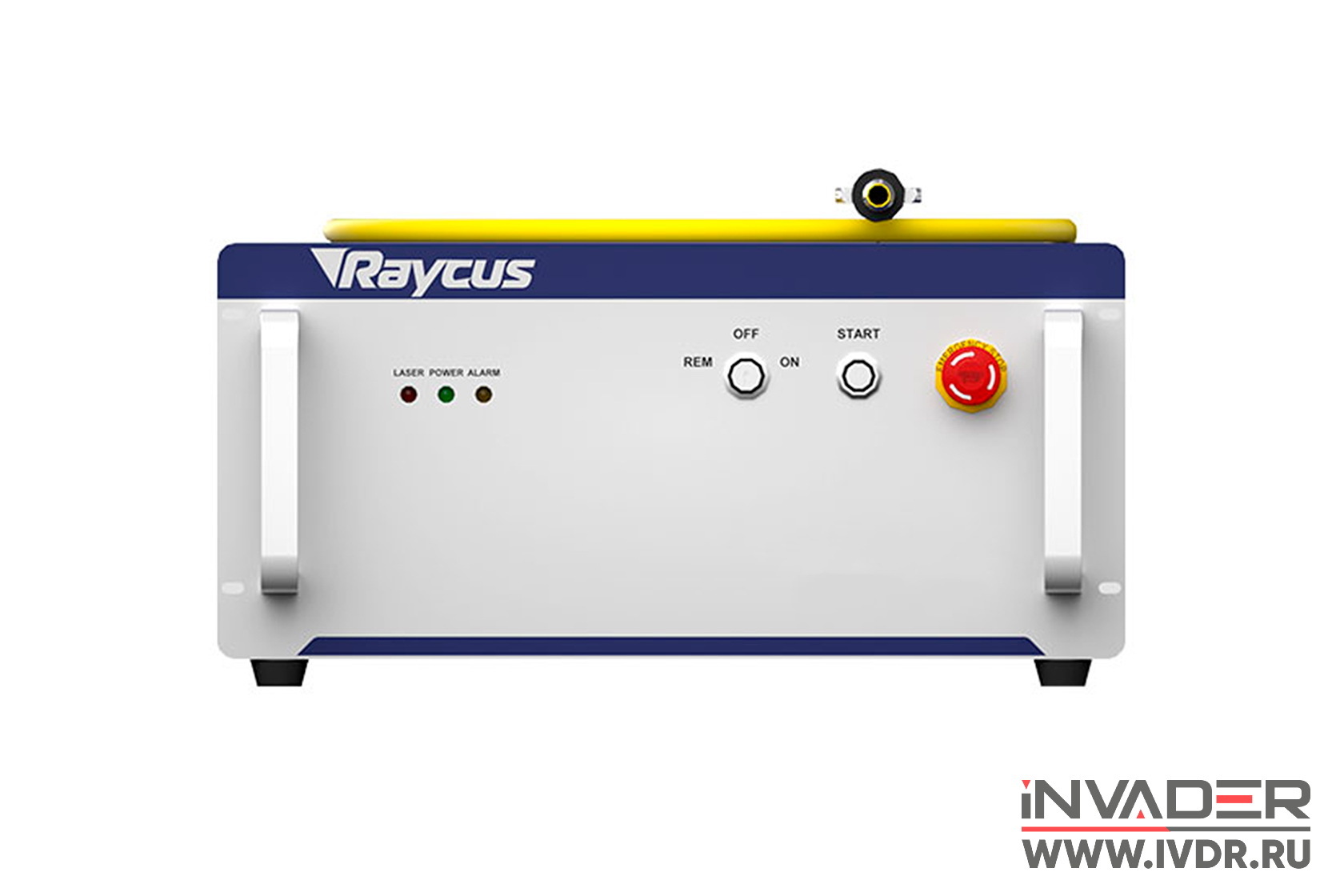

Оптоволоконный источник лазерного излучения Raycus
Источник отличается высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча.
• Высокое качество луча
• Оптоволоконный световод
• Надежность, долгий срок службы
• Не требует технического обслуживания
• Высокое качество луча
• Оптоволоконный световод
• Надежность, долгий срок службы
• Не требует технического обслуживания

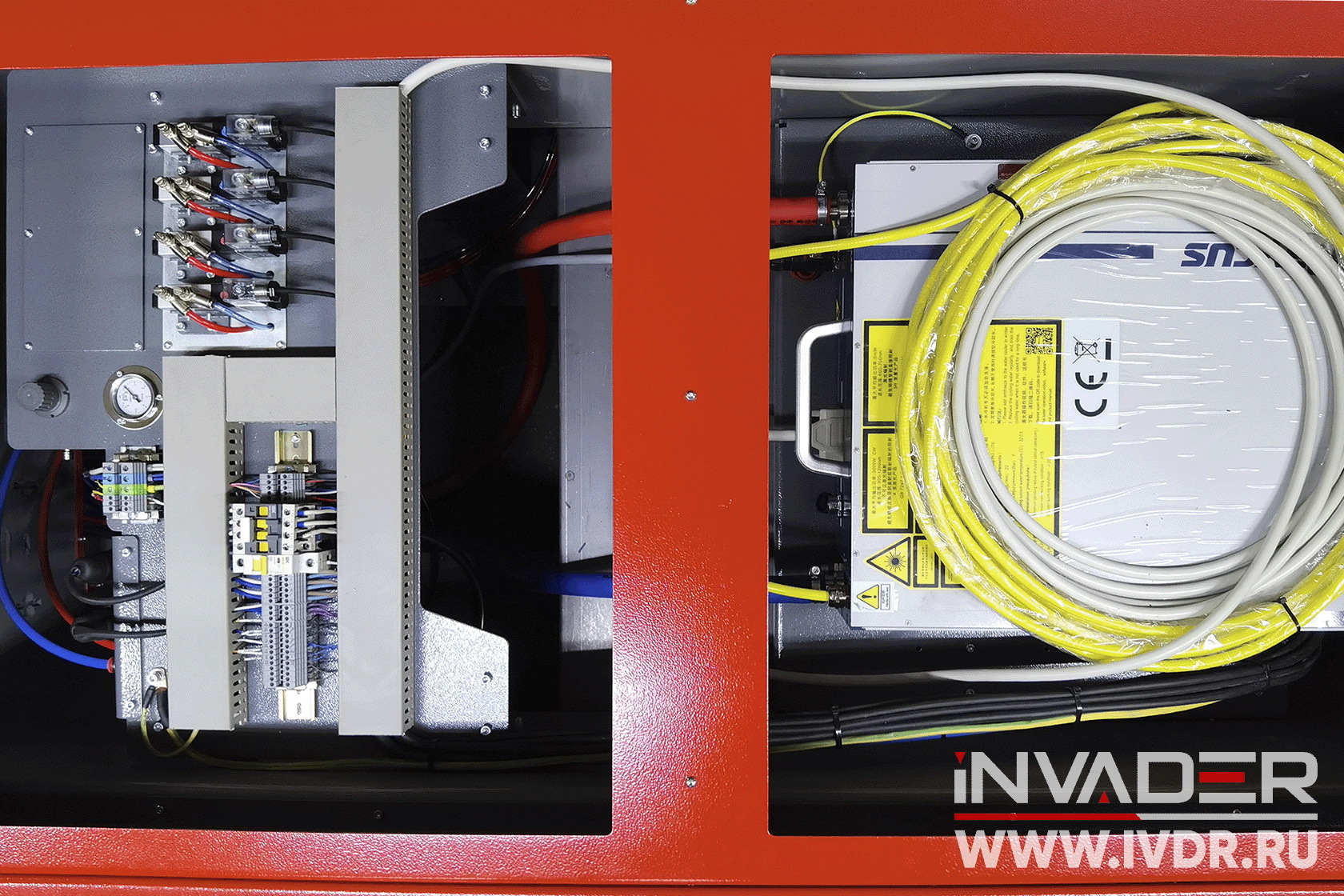

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Все электрические компоненты станка лазерной резки компактно размещены в парковочной зоне станка.

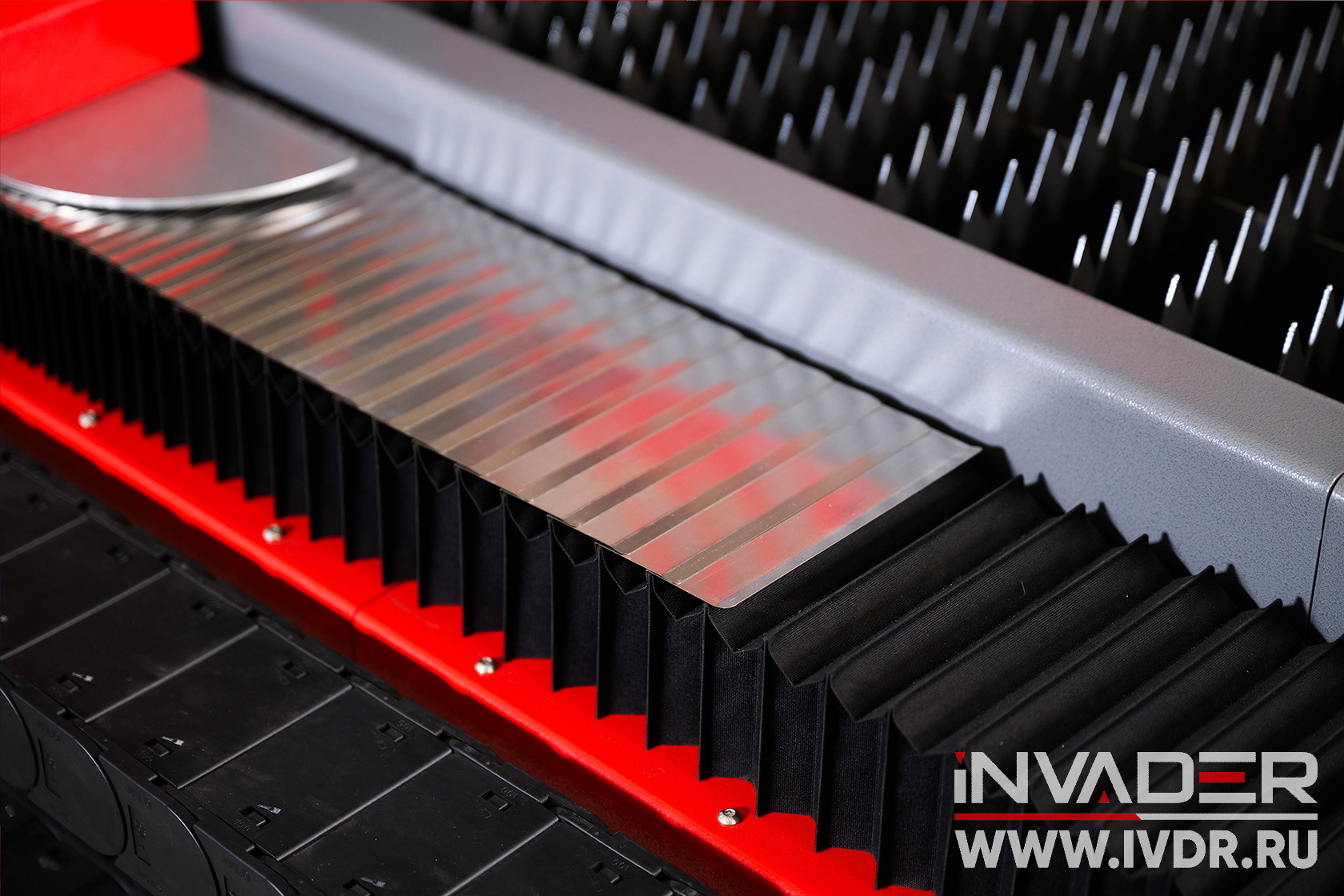

ГОФРЫ С МЕТАЛЛИЧЕСКОЙ ЗАЩИТОЙ
Все профильные рельсовые направляющие и зубчатые рейки станка «INVADER»,
расположенные по осям X и Y, надежно защищены гофрами от попадания пыли и грязи при эксплуатации станка, что в свою очередь повышает точность позиционирования при лазерной резке. В зоне близкой к работе режущей головки на гофрах установлена дополнительная бронезащита.
Также дополнительно на раскроечном столе станка сделана дополнительная отбортовка для максимальной защиты гофр от попадания брызг расплавленного металла при резке.
расположенные по осям X и Y, надежно защищены гофрами от попадания пыли и грязи при эксплуатации станка, что в свою очередь повышает точность позиционирования при лазерной резке. В зоне близкой к работе режущей головки на гофрах установлена дополнительная бронезащита.
Также дополнительно на раскроечном столе станка сделана дополнительная отбортовка для максимальной защиты гофр от попадания брызг расплавленного металла при резке.

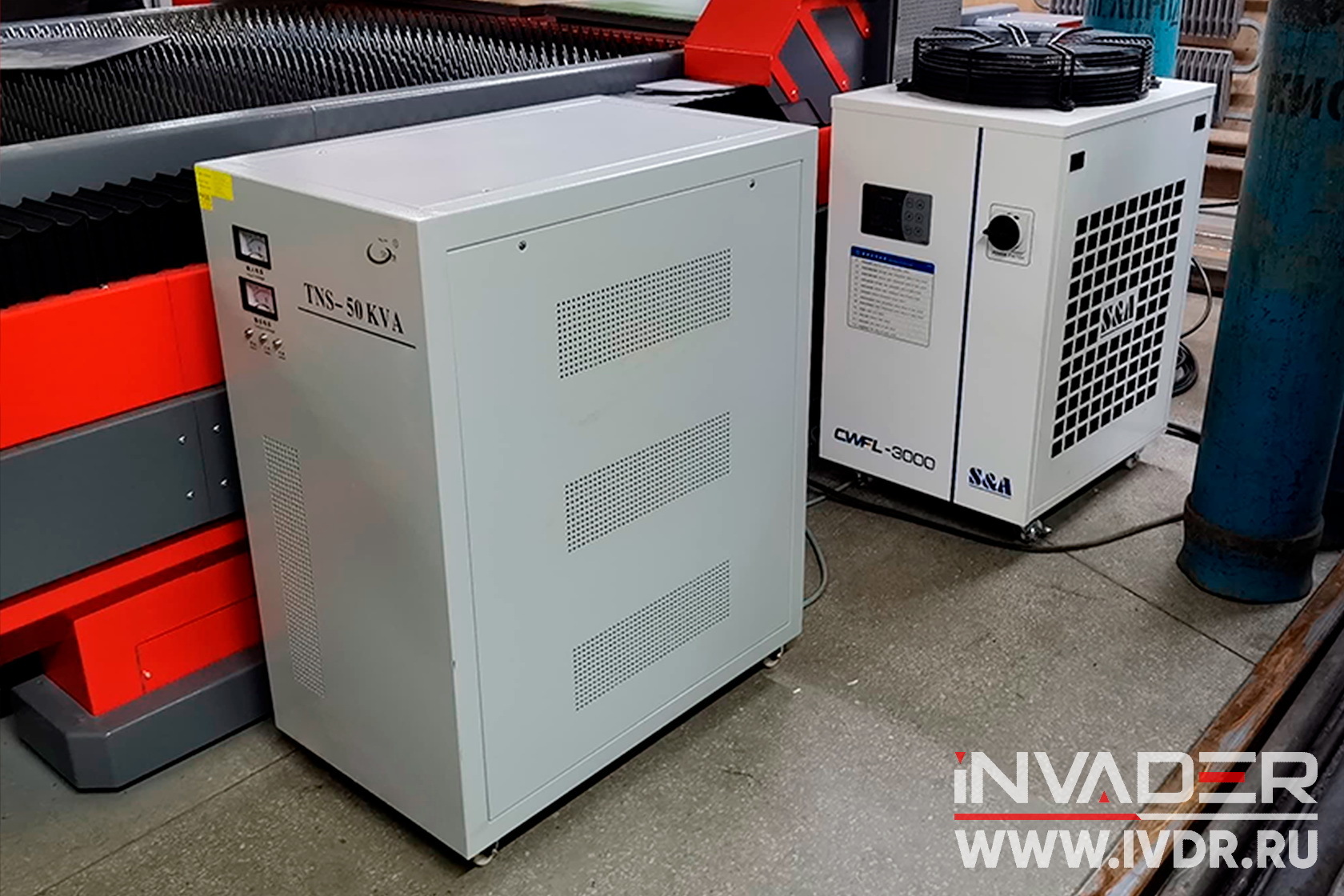

ЧИЛЛЕР и СТАБИЛИЗАТОР
Все станки серии «INVADER» стандартно комплектуются дополнительным оборудованием, таким как:
Чиллер: система охлаждения с двумя фреоновыми контурами обеспечивает стабильное поддержание рабочей температуры иттербиевого источника и режущей головы.
Стабилизатор: защита от перепадов напряжения, что предотвращает повреждение электроники станка и сбои в процессе резки.
Чиллер: система охлаждения с двумя фреоновыми контурами обеспечивает стабильное поддержание рабочей температуры иттербиевого источника и режущей головы.
Стабилизатор: защита от перепадов напряжения, что предотвращает повреждение электроники станка и сбои в процессе резки.

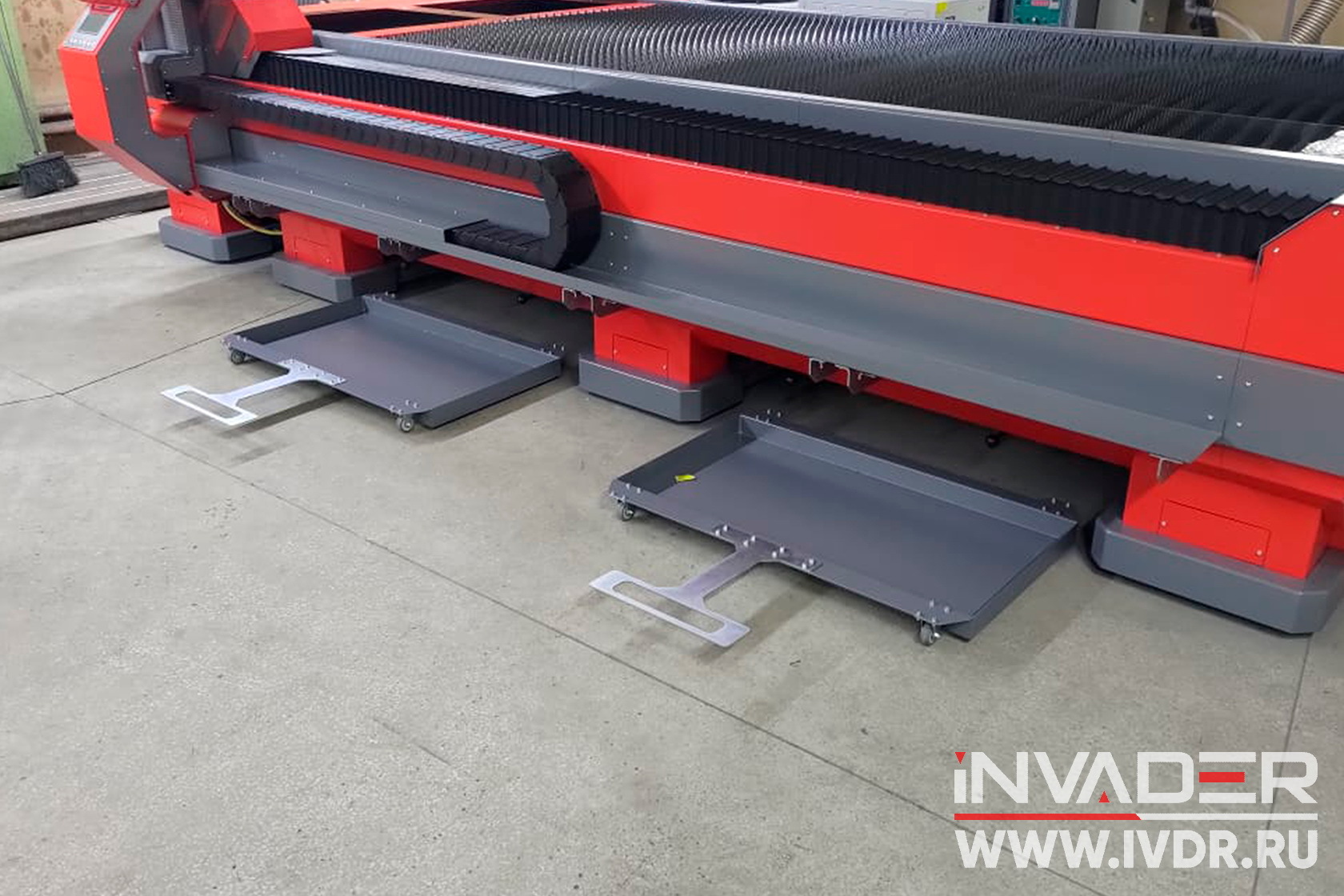

Поддон для сбора продуктов резки
В процессе резки металла в бункерах раскроечного стола накапливаются вырезанные мелкие детали, а также отходы от резки. Для их удаления предусмотрены ручные шиберы снизу бункеров, при открытии которых все детали и продукты резки высыпаются в нижние выдвижные поддоны на колесиках.
Применение ручных отсечных шиберов позволяет оптимизировать работу вытяжной вентиляции за счет устранения подсоса воздуха из под станка.
Применение ручных отсечных шиберов позволяет оптимизировать работу вытяжной вентиляции за счет устранения подсоса воздуха из под станка.
Характеристики лазерных станков INVADER PRO
Гарантия на лазерные станки INVADER
На оборудование производственной компании СПИКОМЭНЕРГО предоставляется гарантия 1 год с момента монтажа, а также бесплатная техническая поддержка и обучение в данный период.
